產品概述

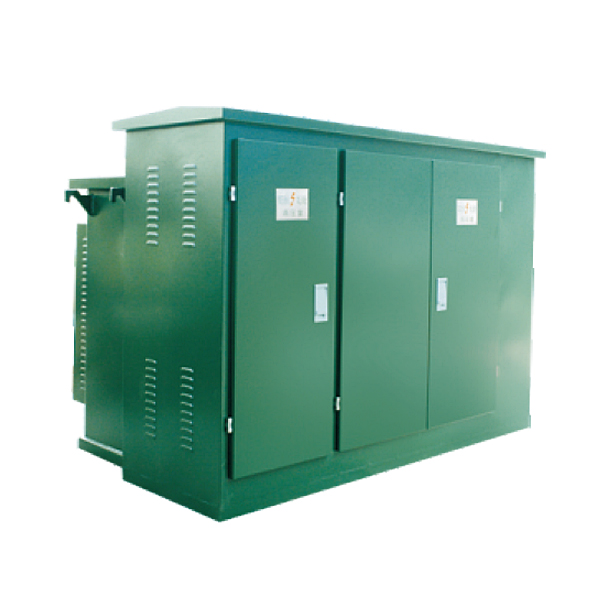

 YB□-12預裝式變電站是本公司推出的國產化美式箱變。該產品作為電纜化配電網中重要的供電單元，集高壓控制、保護、變電，以及配電設備于一體的成套預裝產品，廣泛應用于城鄉配電網之中。該產品將高壓負荷開關、高壓熔斷器置于變壓器油中，具有與變壓器器身共箱或分箱兩種結構形式。油箱采用全密封結構，配有油溫表、油位表、壓力表。壓力釋放閥、放油閥等元件以監測變壓器運行狀況。該產品分為環網型、終端型及雙電源型供電方式。為了使此種產品更適合于我國電網的實際要求，本公司又推出了插拔型干式熔斷器，熔絲的熔斷不影響變壓器油的性能。根據低壓饋出要求的復雜程度，本公司生產的YB□-12型產品分為標準型、加強型和綜合型三種外殼形式，使用戶和設計單位在選型時，做到更靈活、更經濟。

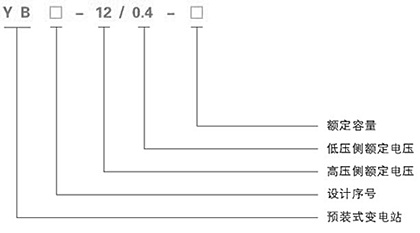

型號及含義

使用環境

● 環境溫度：最高氣溫+40℃，最低氣溫-30℃；
● 海拔：≤1000m；
● 風速：相當34m/s(不大于700Pa);
● 濕度：日相對濕度平均值不大于95%；月相對濕度值不大于95%；
● 防震：水平加速不大于0.4m/S2，垂直加速度不大于0.15m/S2;
● 安裝地點傾斜度：不大于3°；
● 安裝環境：周圍空氣不受腐蝕性、可燃性氣體等明顯污染，安裝地點無劇烈震動；訂購本產品超出上述條件的規定時，可與本公司協商。

產品優點

● 結構緊湊，體積小，僅為同容量國產歐式箱變的1/3～1.5左右，大大減少占地面積。
● 全密封、全絕緣結構，無需絕緣距離，可靠保護人身安全。
● 高壓接線既可用于環網，又可用于終端，供電方式靈活，可靠性高。4.變壓器性能卓越：低損耗、低噪音，低溫升；過載能力強，抗短路，耐沖擊能力強。
● 滿足各種低壓饋出要求，可按方案選擇，亦可自選設計；
● 電纜頭有200A肘型插頭600A“T”型固定式電纜接頭兩種，均可配置全絕緣氧化鋅避雷器，200A型電纜頭可以帶負荷插拔，又可以起到隔離開關的作用。

額定參數

● 額定電壓：10kV/0.4kV
● 高壓側額定電壓：10KV
● 高壓側最高電壓：12KV
● 低壓側額定電壓：0.4KV
● 額定頻率：50Hz
● 高壓開關熱穩定容量：20kA/2S
● 低壓主回路開關額定短路分?jǐn)嗄芰Γ?5KA
● 低壓配出回路開關額定短路分?jǐn)嗄芰Γ?5KA
● 高壓負荷開關轉移電流：＞1500A

絕緣水平

結構特點

箱殼骨架結構采用槽鋼制造，有較高的機械強度，外殼采用鋁合金板等材料制造，表面光滑平整，產品美觀大方，且具較好的防腐性能。箱體的基座高出地基300-600mm。柜殼所有的門均向外開，開啟角度大于90°，且設定位裝置。并裝有把手，暗門和能防雨、防堵、防銹的暗鎖，箱體均勻為全密封防盜結構；為保證在一般周圍空氣溫度下運行時，所以的電器設備的溫度不超過其最大允許溫度，箱體設有足夠的自然通風口和隔熱措施。預裝式變電站的箱體設有專用接地導體，該接地導體上設有接地網相連的固定連接端子，其數量為兩個以上，有明顯的接地標志。接地端子為直徑不小于12mm的銅質螺栓，接地導體采用銅帶，其電流密度不大于200A/mm2截面不小于30mm2,并保證流過量最大短路電流時不發生過熱或影響周圍物體的安全。專用接地導體所承受的動，熱穩定電流應與高壓配電裝置的接地方式相配合。
